电（气）动阀门

BNQF-Q型系列气动球阀是成都博宁燃烧科技有限公司自主开发的适用于流体自动化控制或调节控制的理想执行元件，与自动化气动仪表配套使用，广泛应用于电力、冶金、石化等行业的高温高压、要求快速启闭的各种油、气、蒸汽管路系统中。产品重要部件完全采用原装进口产品，具有性能可靠美观大方的特点。

工作原理及结构特点

BNQF型气动球阀主要由球阀、气动执行机构（分为双动式和弹簧复位式）、信号反馈装置、电磁换向阀及连接件组成，气源通过电磁换向阀带动气缸活塞活动，开启或关闭球阀，同时输出阀门位置反馈信号。
本气动球阀具有如下特点：

• 结构紧凑，启闭位置准确，外型美观；
• 浮动式球阀采用唇形弹性密封圈结构设计，保证密封的可靠性。固定式球阀根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构。中、高温球阀的阀座材料选用对位聚苯（PPL）、聚醚铜树脂（PEEK）或金属材料。球阀阀体、端盖均采用不锈钢制造；
• 阀门启闭时间短、耐磨、耐油、耐腐蚀、使用寿命长；
• 双电控阀门具有断电断气保持原位功能，单电控阀门具有断电断气自动关闭的功能；
• 特别适用于阀门负荷高或阀门长期处于关闭或打开状态的工况；
• 气动执行机构、可视开关盒及电磁阀均选用进口产品，以适应现场工况的恶劣环境。
• 防护等级：IP67；
• 本安防爆（可选）：EExiaⅡCT6/EExmⅡT5;
• 防火安全装置（可选）：若发生火灾，阀座烧蚀，球体自动移位，封闭管道；
• 泄漏等级：软密封时保证零泄漏；金属密封时A、B、C、D级可选（按ISO/DIS5208-91）。

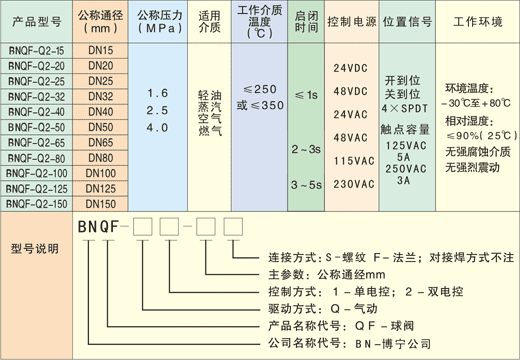

型号及主要技术参数
